ADI铸件技术指南：奥贝球铁的性能特点、制造工艺与应用选型

‍CONTENTS  ·  本文结构

01   ADI铸件是什么

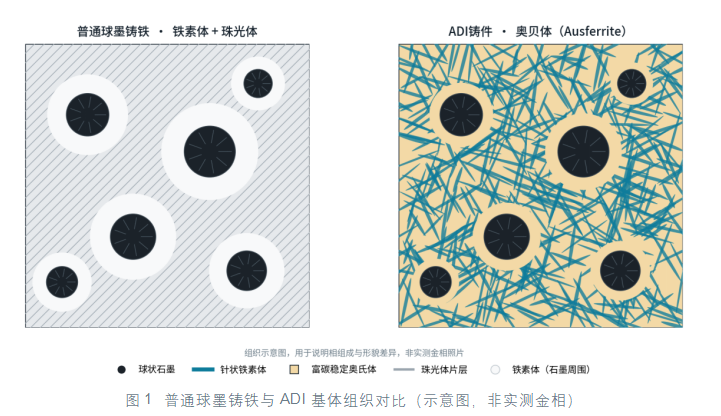

ADI是在高质量球墨铸铁基础上，经奥氏体化和等温淬火处理得到的铸铁材料。石墨依然保持球状，负责割断基体、缓和应力集中；变化发生在基体上：普通球铁中的铁素体和珠光体，被奥贝体（Ausferrite）取代。

奥贝体由针状铁素体和富碳稳定奥氏体交织而成，不含碳化物，这一点与钢中的贝氏体不同。等温转变时，碳从铁素体排入周围的奥氏体，使后者稳定到室温；这部分残余奥氏体提供塑性储备，是ADI兼顾强度与韧性的组织基础。等温温度不同，针状铁素体的粗细和奥氏体含量随之改变，同一基础铁水便能得到不同的强韧搭配，相关标准据此划分出系列牌号。

从性能区间看，ADI填补了普通球铁与锻钢之间的一段空白：强度明显高于常规球铁，又保留铸造成形的结构自由度。汽车、工程机械、农业机械等领域的齿轮、传动件和结构件，是它较早落地的方向。

02   性能特点：多项指标的平衡

ADI的价值在于多项性能之间的平衡，而不是某一项指标超过所有材料。工程选型时常关注三个维度：

▍ 牌号与指标

ASTM A897/A897M按强度由低到高划分六个等级，下表为标准下限值，实际数值以检测报告为准。截面越大，淬透性越受限，大截面件需用Cu、Ni、Mo等合金元素调节。

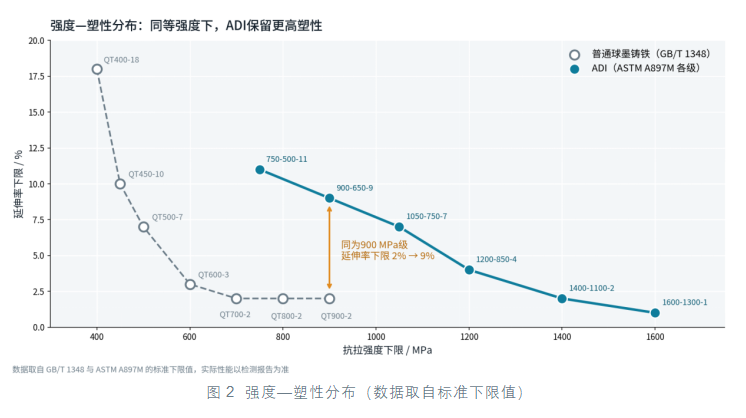

同为900 MPa级，GB/T 1348中QT900-2的延伸率下限为2%，A897M的900-650-9为9%：ADI在同等强度下保留了更高的塑性，这是它与普通球铁拉开差距的关键。

03   与球铁、铸钢、锻件的差异

▍ ADI能否替代锻件

ADI不能替代所有锻件，但在部分零件上可以成为锻钢的可选方案。较适合的对象是结构复杂、强度要求在1600 MPa以内、对减重和近净成形有要求的零件；冲击载荷很大、截面特别厚或强度要求更高的零件，仍以锻钢为主。

替代带来的收益集中在三点：铸造可直接成形复杂结构，减少后续机械加工；近净成形降低加工余量造成的材料损耗；部分零件在材料、加工和能耗上的综合成本低于热处理锻钢件，需按零件逐项核算。

04   制造工艺：从铁液到成品

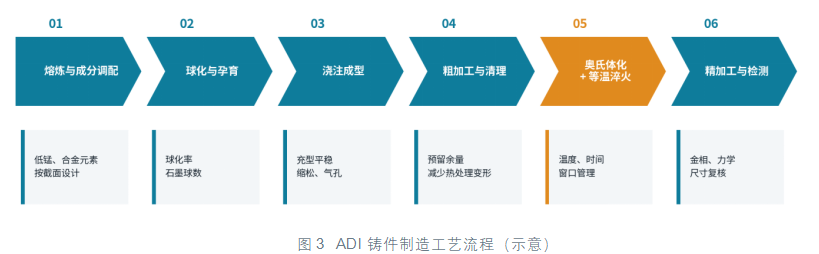

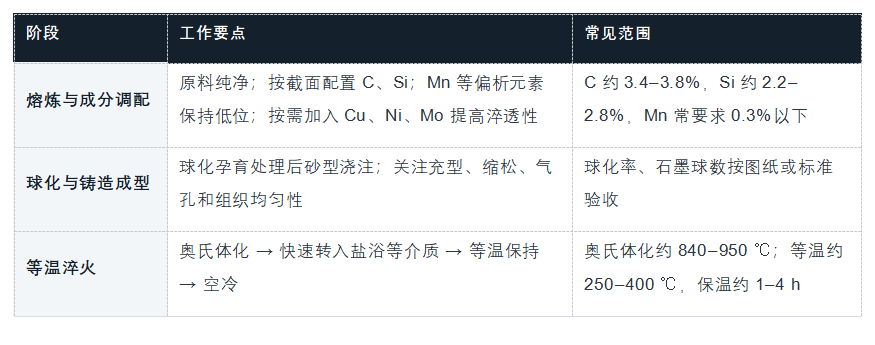

ADI的性能来自完整的工艺链，热处理只是其中一环：铸态质量决定基础，热处理决定性能落在哪个区间。

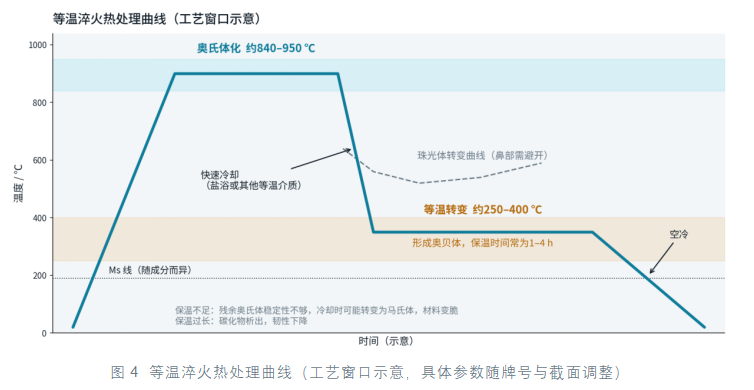

温度的选择决定强韧搭配：较低的等温温度（约250–300 ℃）得到更细的针状组织，强度和耐磨性更高；较高的等温温度（约350–400 ℃）使奥氏体含量增加，延伸率和韧性更好。保温时间同样有窗口：偏短时，奥氏体含碳量不足、稳定性差，冷却中可能转变为马氏体而变脆；偏长时，碳化物析出，韧性下降。

热处理后材料硬度和强度明显升高，机械加工通常安排在等温淬火之前：粗加工后预留适当余量，热处理之后只做必要的精加工或磨削。成品性能由化学成分、铸态组织、热处理温度和保温时间共同决定。

05   应用领域

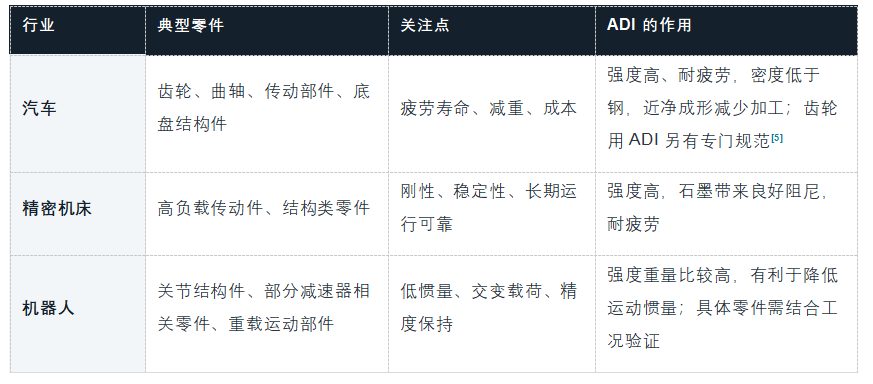

除上述三类外，工程机械和农业机械中的齿轮、传动件和耐磨件，也是ADI的常见应用方向。

06   选型：怎样评估ADI供应商

采购时不能只看材料名称。ADI的性能建立在铸态质量之上，又依赖热处理窗口的稳定管理，可以从四个维度评估：

▍ 凯仕铁的做法

凯仕铁专注于工业铸件及定制化铸造解决方案，产品覆盖机床、汽车、电梯、农机和装备制造等领域；企业传承可追溯至1965年的苏州铸造厂，现有一个运营中心和三座铸造工厂。在ADI及高性能球铁零件的开发中，按下列顺序逐环节把关，并提供球墨铸铁铸造、高性能铸铁材料开发、复杂结构件制造和工艺优化支持：

07   常见问题
